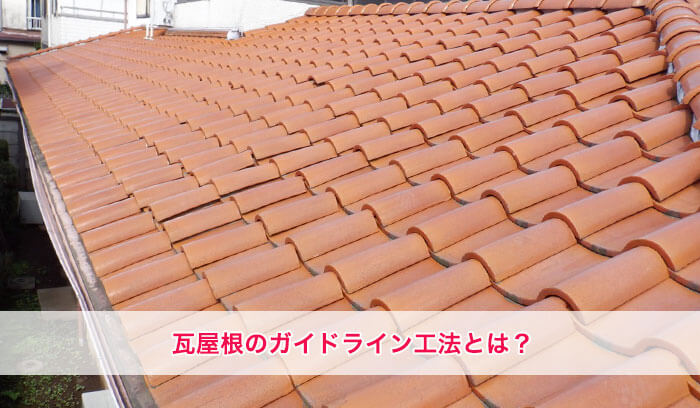

瓦屋根のガイドライン工法とは？｜義務化の内容や棟部の納まりも図を使って詳しく紹介！

平成13年に強風や地震に対する瓦屋根の脆弱性を改善するために制定された「瓦屋根標準設計・施工ガイドライン」を「ガイドライン工法」と呼んでいます。

瓦屋根に関する技術基準とそれに準拠した設計・施工方法、診断・改修方法等を解説した基本書となっています。

この記事では、「ガイドライン工法」について解説します。

義務化になった内容は？棟部の納まりの詳細は？防災瓦とは何？補助金制度は使えるの？といった疑問も解説しています。

ガイドライン工法

※写真は（一財）日本建築防災協会公式サイトから

最初に「瓦屋根標準設計・施工ガイドライン」（ガイドライン工法）の概要について解説します。

制定

ガイドライン工法は平成13年に強風や地震に対する瓦屋根の脆弱性を改善するために業界団体により制定されたものです。

業界団体により制定されたものですので強制力はありませんが、瓦屋根に関する技術基準とそれに準拠した設計・施工方法、診断・改修方法等を解説した基本書です。

令和元年房総半島台風での屋根被害調査では、ガイドライン工法で施工された屋根はほとんど被害が無いことが検証されました。

発行

• 一般社団法人全日本瓦工事業連盟
• 全国陶器瓦工業組合連合会
• 全国PCがわら組合連合会
• 一般財団法人日本建築防災協会

監修

国土交通省国土技術政策総合研究所・国立研究開発法人建築研究所となっており、業界団体と国がすり合わせながら詳細の仕様基準を検討していく形となっています。

巨大地震にも耐える耐震性能

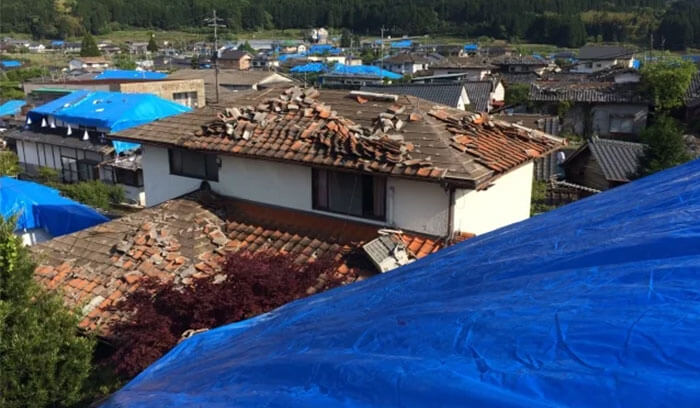

※熊本地震では多くの屋根瓦が落ちた

ガイドライン工法は震度7の巨大地震にも耐える耐震工法です。

例えば地震で最も揺れの影響を受けやすい屋根の頂上の「棟」など、部分ごとに行なう耐震実験をはじめ、実物大の家屋を実際に揺らす振動実験を行っています。

多くの実験・研究を繰り返し確立されており、巨大地震の揺れに対応できる工法としてまとめられています。

台風にも安心の耐風性能

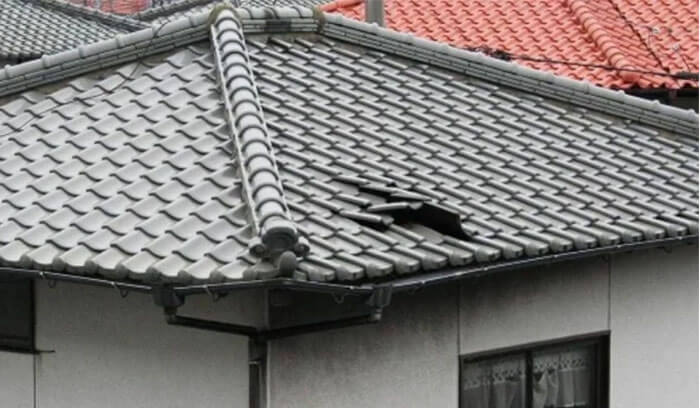

※台風で屋根瓦がめくれた様子

平成12年に当時の建設省は全国の自治体ごとに「基準風速」決めました。

「基準風速」は30m/sから46m/sまでの範囲で全国に分布しています。

「基準風速」に従って安全な瓦屋根作りの標準施工方法を示したのがガイドライン工法です。

風が瓦表面に当たった時の外圧はもちろん、瓦屋根の強風対策で大切な、風が通り過ぎる時に生じる瓦を巻き上げて持ち上げようとする力（内圧）も緻密に計算して施工するものになっています。

強風が吹いても、瓦はズレない、飛ばない、台風にも安心な耐風性能をもたらす工法となっています。

義務化の内容は？｜建築基準法 改正告示

令和4年1月1日から義務化された仕様がありますので解説します。

瓦の緊結方法に関する基準の強化

昭和46年建設省告示第109号「建築基準法施行令第三十九条第二項の規定に基づく屋根ふき材等の構造方法」が改正（令和2年12月7日公布）され、瓦の緊結方法に関する基準が強化されました。

これにより、令和4年1月1日から新築等をする際にはガイドライン工法で示されている瓦の緊結方法の仕様が義務化されました。

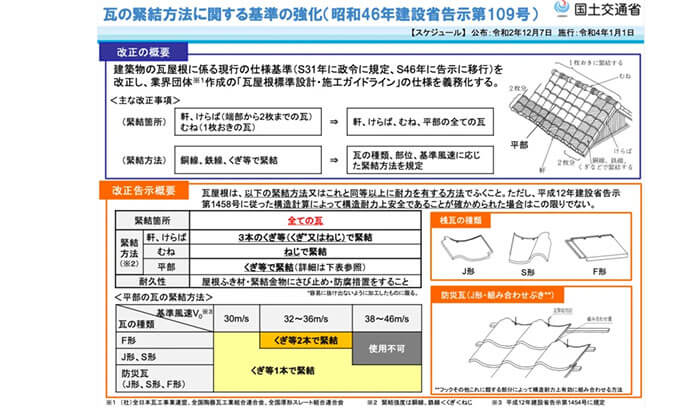

※国土交通省資料「瓦の緊結方法に関する基準の強化（昭和46年建設省告示第109号）」参照（PDF23ページの詳細版はこちら）

対象

新築等の際、瓦（粘土瓦、セメント瓦）の屋根で、スレート屋根、金属屋根（金属瓦、金属板）は対象外です。

「新築等」の詳細

• 新築：対象（改正後の基準を適用）
• 増築：増築部分が対象、既存部分は改正前の基準で可
• 既存住宅の全面葺き替え：改正前の基準で可

※ただし改正後の基準で葺き替えすることが望ましい

増築の際の既存の部分や全面葺き替えなどのリフォーム工事では義務化にはなっていませんが、ガイドライン工法の仕様を適用するのが望ましいとされています。

義務化対象の屋根

瓦屋根（粘土瓦、セメント瓦）

なお、既存の建築物に直ちに改正後の基準への適合を求められることはありません。（既存不適格建築物）

既存不適格建築物

「既存不適格建築物」は、すでに建っている建築物が建った後の法令の改正により基準に合わなくなった建物をいいます。

違反建築物ではありません。

改築や増築などの工事を行う際に改正後の法令への適合を求められることがあります。
※緩和措置がある場合もあります。

令和4年1月1日から基準が強化｜緊結箇所

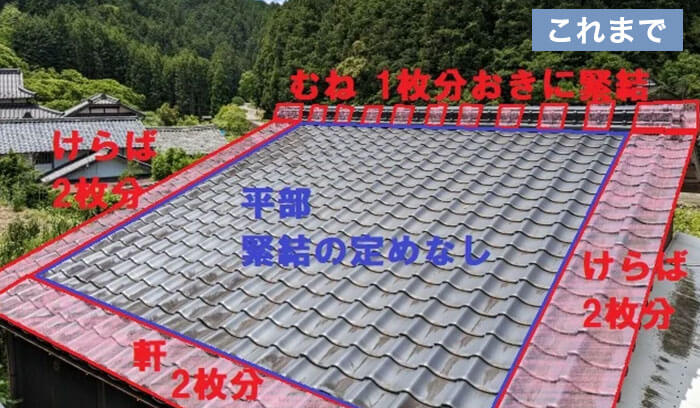

これまで規定されていた緊結箇所

瓦のこれまでの緊結箇所は写真の赤色部分でした。

• 軒、けらば：端部から2枚分の瓦
• むね：1枚分おきの瓦

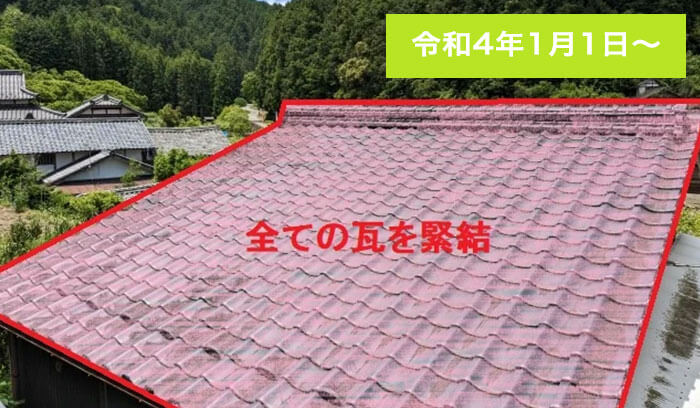

義務化された緊結箇所

これに対して令和4年1月1日から緊結箇所は写真の赤色部分、つまり全ての瓦です。

令和4年1月1日から基準が強化｜緊結方法

緊結箇所に併せて緊結方法の基準も強化されています。

これまで規定されていた緊結方法

銅線、鉄線、くぎ等で緊結

義務化された緊結方法（部位別）

令和4年1月1日からは、瓦の種類、部位、基準風速に応じた詳細な緊結方法が規定されています。

• 軒、けらば：3本のくぎ等（くぎ又はねじ）で緊結
• むね：ねじで緊結
• 平部：くぎ等で緊結

※緊結強度は銅線、鉄線 ＜ 釘 ＜ ネジ

このうち平部の瓦の緊結方法は、瓦の種類と基準風速に応じて以下の表のように緊結方法が規定されています。

瓦の種類	基準風速 30m/s	基準風速 32～36m/s	基準風速 38～46m/s
F形	くぎ等1本で緊結	くぎ等2本で緊結	使用不可
J形、S形	くぎ等1本で緊結	くぎ等1本で緊結	使用不可
防災瓦	くぎ等1本で緊結	くぎ等1本で緊結	くぎ等1本で緊結

※防災瓦にも形状によりF形、J形、S形があります。

※基準風速は地域により異なり、関東地方では、東京都・神奈川県・埼玉県、千葉県の一部は30m/sまたは32～36m/s、千葉県の房総半島ほかの地域では38～46m/sとなっています。

※屋根ふき材・緊結金物にさび止め・防腐措置をすることも規定されています。

ガイドライン工法には図と写真付きで瓦の種類別・屋根の部位別に瓦の緊結方法が詳しく書かれており、分かりやすい内容になっています。

適合確認

今回の改正告示で対象となる工事で工事監理者（元請け業者等）は、瓦工事業者が作成・報告した緊結状況などの品質管理記録を設計図書と照合します。

工事監理報告書を作成、完了（中間）検査の時に建築主事（又は指定確認検査機関）に検査申請書に添付して提出する必要があります。

棟部の納まりは？｜ガイドライン工法

棟部は屋根の頂上の部分です。

ガイドライン工法の棟部の納まりについて図とともに解説します。

棟部の納まりのポイント

棟部の納まりのポイントは棟部の瓦を建物の躯体に固定することです。

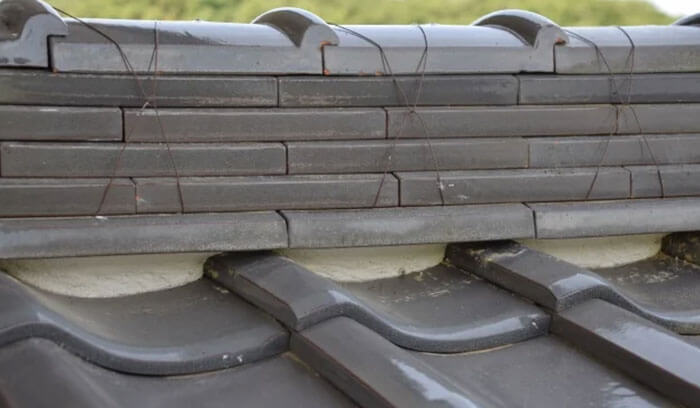

これまでの棟部の瓦は置いてあるだけで、瓦と瓦同士の緊結はしていても建物の躯体に固定されてはおらず、瓦の重さで風圧や地震に耐えている状態でした。

令和4年1月1日から義務化された緊結方法で棟部は「ねじで緊結」とされました。

ここでは具体的な例として、棟補強金物、芯木、パッキンステンレスネジで固定の例を瓦の種類ごとに図とともにご紹介します。

※ガイドライン工法に掲載のものには棟補強金物と棟補強芯材と緊結線による冠瓦固定の例もあります。

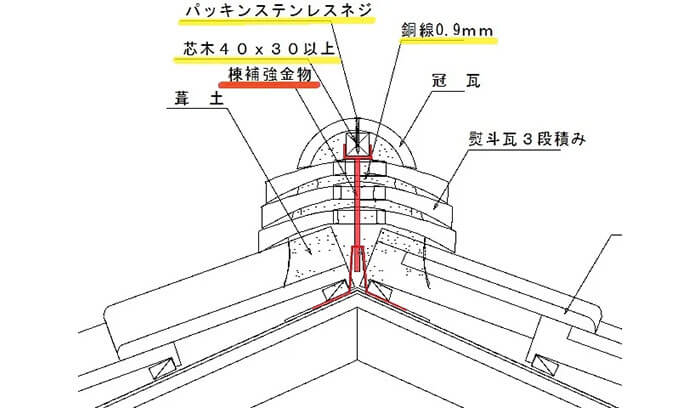

J形瓦の棟部

J形の瓦での棟部納まりの一例です。

棟補強金物を躯体に固定し、金物の上部に芯木を固定、これに冠瓦をパッキンステンレスネジで固定しています。

これにより、躯体に冠瓦が固定された形になります。

のし瓦は向かい合うのし瓦同士を銅線で緊結しています。

棟補強金物の取り付けピッチは標準仕様に従って設定します。

棟補強金物への芯木の取り付けはステンレス製のビスまたは釘で規定通り留め付けます。

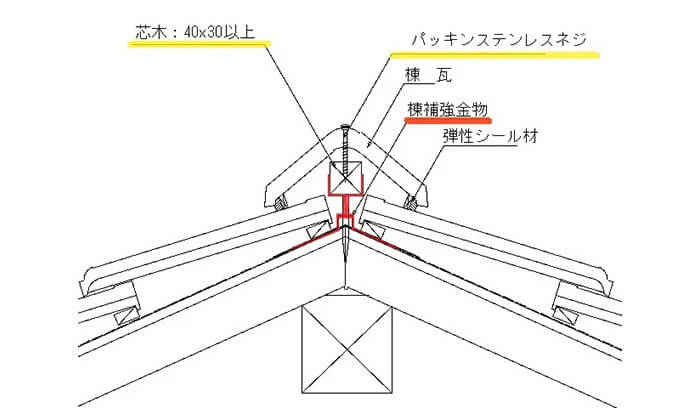

F形瓦の棟部

F形の瓦での棟部納まりの一例です。

葺き土を使用しない例です。

J形の例と同様、棟補強金物を躯体に固定し、金物の上部に芯木を固定、これに棟瓦をパッキンステンレスネジで固定しています。

これにより、躯体に棟瓦が固定された形になります。

棟補強金物の取り付けピッチは標準仕様に従って設定します。

棟補強金物への芯木の取り付けはステンレス製のビスまたは釘で規定通り留め付けます。

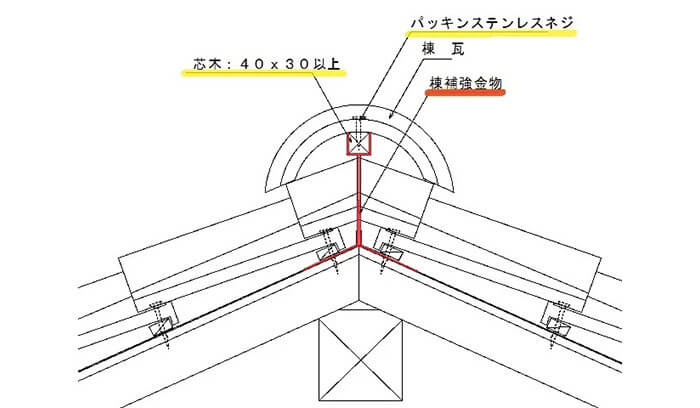

S形瓦の棟部

S形の瓦での棟部納まりの一例です。

こちらも葺き土を使用しない例です。

J形、F形の例と同様、棟補強金物を躯体に固定し、金物の上部に芯木を固定、これに棟瓦をパッキンステンレスネジで固定しています。

これにより、躯体に棟瓦が固定された形になります。

棟補強金物の取り付けピッチは標準仕様に従って設定します。

棟補強金物への芯木の取り付けはステンレス製のビスまたは釘で規定通り留め付けます。

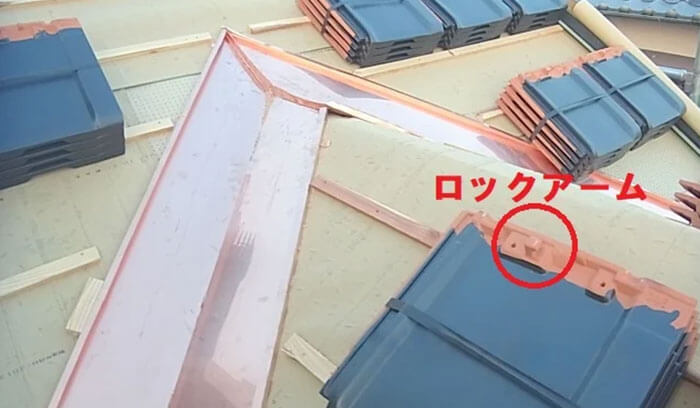

防災瓦とは？

防災瓦とはこれまでの粘土瓦に比べ、防災性能を向上させた瓦です。
